POS plastika · Szlovéniai gyártó
Hőszigetelt csatlakozás a kupola vagy sávfelülvilágító és a tető között. A lábazat formáját, magasságát és anyagát a tető rétegrendjéhez és a kész vízszigeteléshez igazítsa.
A lábazat magasságánál számoljon a végleges hőszigeteléssel és vízszigeteléssel.
A szerkezeti és szabad nyílásméretet a megfelelő katalógusrajz alapján azonosítsa.
A lábazat, felülvilágító, rögzítés és nyitószerkezet legyen egymással kompatibilis.
A felülvilágító lábazat a felülvilágító kupola vagy sávfelülvilágító rendszer fontos része. Védi a tetőnyílást a csapadéktól, elvezeti a vizet a felülvilágítótól, és csökkenti a belső és külső tér közötti hőátadást.
A POS plastika felülvilágító kupoláit és sávfelülvilágítóit alapkivitelben hőszigetelt, üvegszál-erősítésű poliészter vagy fém lábazatra szereljük.
A katalógusban ismertetett standard lábazat:
U = 0,83 W/(m²·K), 2,5 cm vastag hőszigeteléssel. Ez az érték az ismertetett lábazatkivitelre vonatkozik, nem a teljes felülvilágítóra vagy a beépített rendszerre. Eltérő rétegrend esetén ellenőrizzük a hozzá tartozó műszaki adatokat.

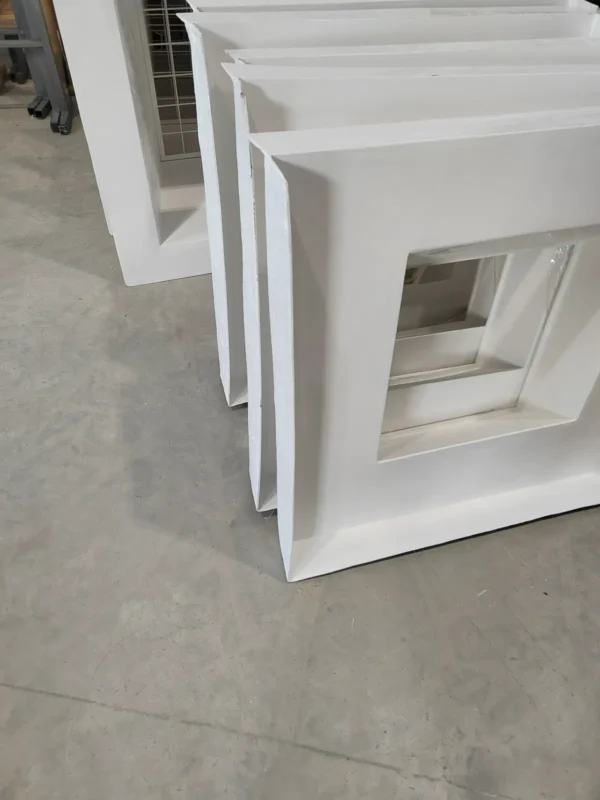

A lábazatok üvegszál-erősítésű poliészterből (GRP) készülnek. Hőszigetelésük merev poliuretánhabbal (PUR) történik. A standard lábazat és a kupola vagy sávfelülvilágító rendszerének külön kondenzvízpereme a kondenzvíz összegyűjtésére szolgál, hogy az elpárologhasson. Ez nem zárja ki a páralecsapódást; annak kialakulását és a víz elpárolgását a helyiség hőmérséklete, páratartalma és szellőzése is befolyásolja. A lábazat belső felülete fehér és sima, külső oldala pedig kiegészítő védelmet kap a káros UV-sugárzás ellen. A széles perem lehetővé teszi a fa-, fém- vagy betonszerkezetű tetőre történő beépítést. A standard lábazatmagasság 15, 30 vagy 50 cm.

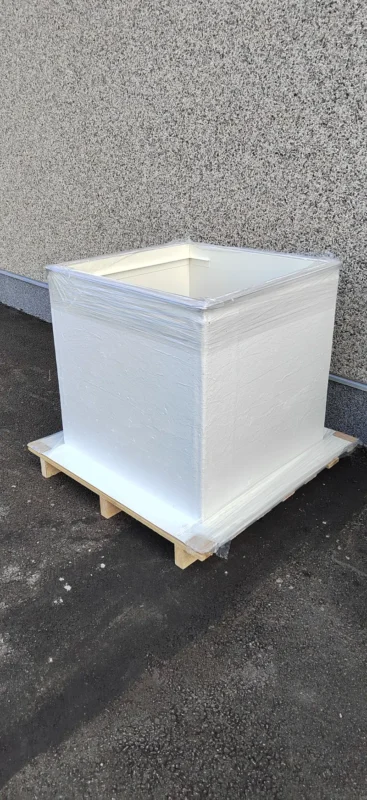

Külső felületük üvegszál-erősítésű poliészter (GRP) burkolatot kap. Geometriájuk és műszaki kialakításuk megegyezik az üvegszál-erősítésű poliészter változatokéval. A fém lábazatok egyedi méretben is gyárthatók, látható felületük pedig RAL-színre porszórható. Az előírt tűzvédelmi jellemzőket a kiválasztott kivitelhez tartozó dokumentáció alapján kell igazolni.
Más lábazatkialakításokat is gyártunk, például szigetelt peremmel, szigetelt talppal és vízorral, illetve kiegészítő hőszigeteléssel.
A lábazat formája határozza meg a K beépítési méret és az L szabad nyílásméret kapcsolatát. A változatot a tető rétegrendje, a szükséges nyílás és a felülvilágító rendszer alapján választjuk ki.
A szabad nyílásméret 20 cm-rel kisebb a beépítési méretnél: L = K − 20 cm.
A szabad nyílásméret 11 cm-rel kisebb a beépítési méretnél: L = K − 11 cm.
A szabad nyílásméret és a beépítési méret azonos: L = K.
| K – beépítési méret (cm) | N – névleges méret (cm) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Téglalap alakú felülvilágító lábazatoknál az N névleges méret mindkét irányban 4 cm-rel kisebb a K beépítési méretnél. Más méretek és egyedi kivitelek egyeztetés alapján elérhetők.
A megfelelő keresztmetszetet és a projektre jellemző méreteket a kiválasztott felülvilágító rendszerhez igazítva erősítjük meg.
A tetőn végzett munka biztonságának növelése, valamint annak megelőzése érdekében, hogy emberek vagy nagyobb tárgyak a tetőnyíláson keresztül az épületbe essenek, opcionális tartozékként átesés elleni védőrácsokat ajánlunk. A rácsok betonacél-hálóból készülnek, és RAL-színre porszórt vagy horganyzott kivitelben érhetők el.
A rácsokat a felülvilágító lábazathoz rögzítik, vagy az alá szerelik. Igény szerint a szellőztető szerkezetekhez vagy a természetes hő- és füstelvezető rendszerekhez igazított kivitelben is gyárthatók.
Az átesés elleni védőrácsokat az EN 1873:2014 szabvány szerint vizsgálták.
A felülvilágítót a tető rétegrendjével és a kívánt funkcióval együtt válassza ki. Fűtött helyiségnél az üvegezést, a keretet, a lábazatot és a tetőcsatlakozást együtt kell értékelni.
Nem. A magasságot a kész tető rétegrendjével, hőszigetelésével és vízszigetelési részletével kell összehangolni. A katalógusban szereplő magasságok nem jelentenek általános beépítési ajánlást.
Nem. A katalógus ezt az értéket a 2,5 cm hőszigetelésű standard lábazatra adja meg. A kupolát, az üvegezést és a tetőcsatlakozást külön kell értékelni.
Csak a meglévő lábazat állapotának és méreteinek, a rögzítéseknek és a kompatibilitásnak az ellenőrzése után. A hozzávetőleges külső méret nem elegendő.
Az első ajánlatkéréshez elegendők a már rendelkezésre álló adatok. A végleges méreteket és kivitelt gyártás előtt egyeztetjük; a tetőn történő felmérést bízza szakképzett kivitelezőre.
Forrás: POS plastika katalógus, 2026. Megrendelés előtt egyeztesse a kiválasztott kivitelt és a hozzá tartozó dokumentációt.
