POS plastika felülvilágító kupolák
Felülvilágító kupolák lapostetők természetes megvilágításához. Válasszon az épülethez megfelelő méretet, héjazatot és fix vagy az adott funkcióra tervezett nyitható kivitelt.
- Több mint 80 standard méret kör, négyzet és téglalap alakban.
- Különböző nyitási lehetőségek: fix, kézi, elektromos vagy pneumatikus.
- Választható anyag: akril (PMMA) vagy polikarbonát kivitel.
Segítség a megfelelő kivitel kiválasztásához
- Határozza meg a funkciót
Csak természetes fény, napi szellőztetés, tetőkijárat vagy külön erre tervezett hő- és füstelvezetés.
- Hasonlítsa össze a héjazatot
Vegye figyelembe az átlátszó vagy opál kivitelt, az ütésigénybevételt és a helyiség hőtechnikai igényeit.
- Ellenőrizze a tetőcsatlakozást
Csere előtt vizsgálja meg a meglévő lábazatot és rögzítéseket, majd válassza ki a kupolát.

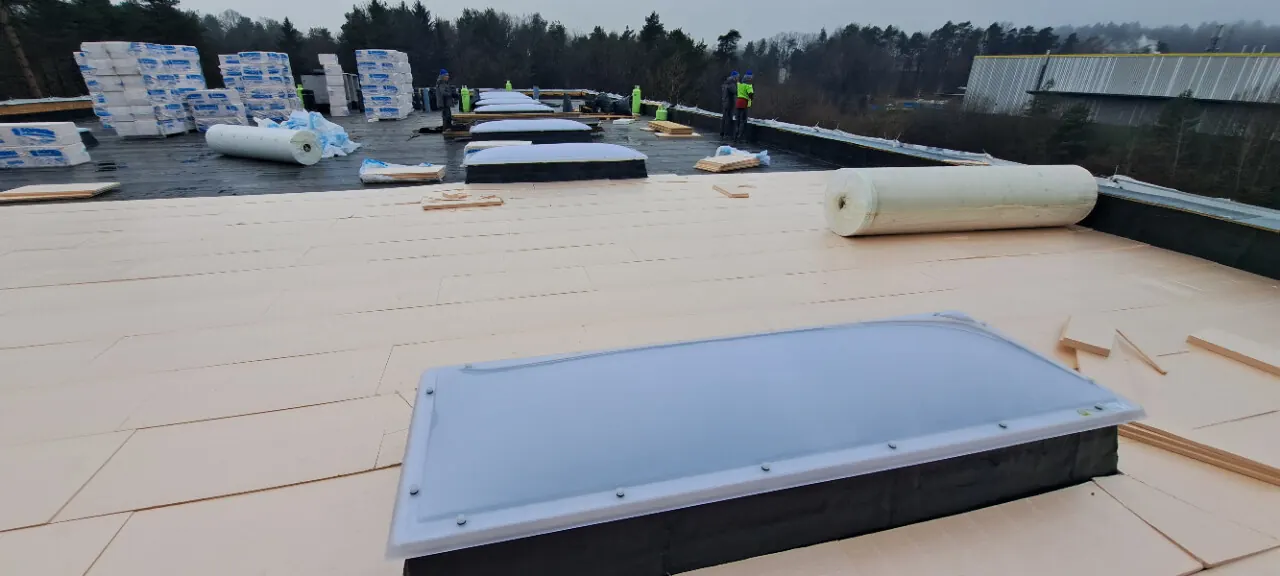

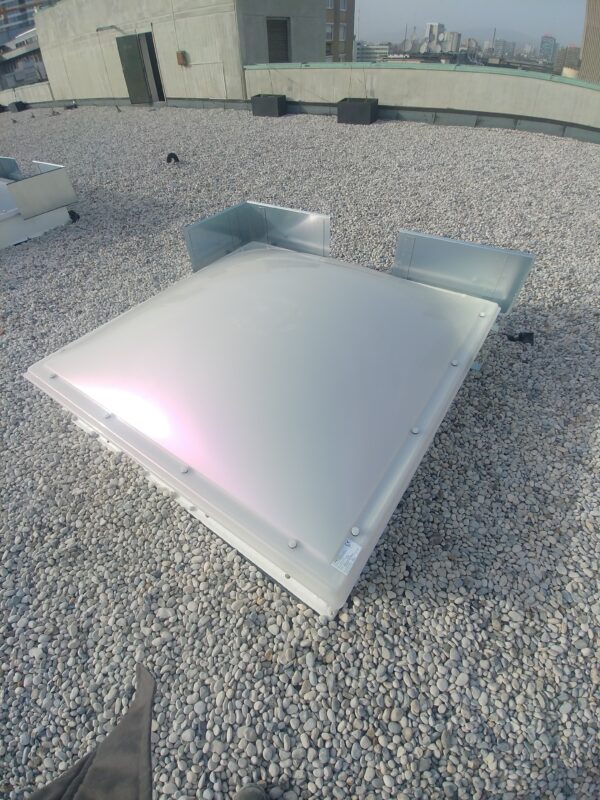

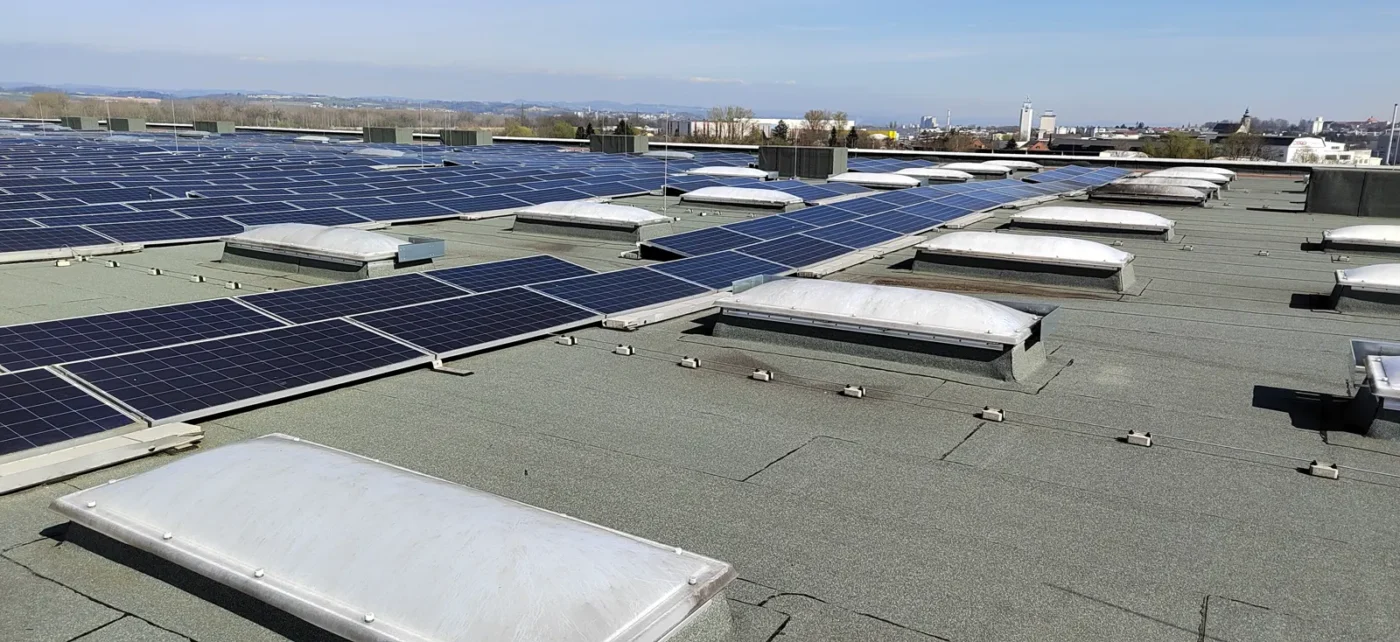

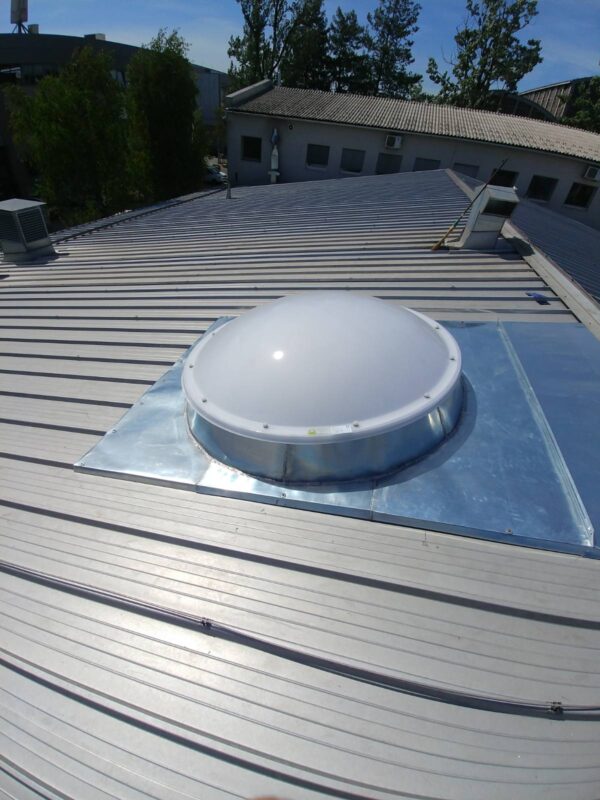

A POS plastika felülvilágító kupolái természetes fényt vezetnek a lapostetőn keresztül az épületbe, emellett szellőztetésre vagy természetes hő- és füstelvezető rendszer részeként is használhatók. Ipari épületekhez, sportcsarnokokhoz, iskolákhoz, tetőtéri lakásokhoz és más épületekhez egyaránt alkalmasak. Kis tömegük egyszerű beépítést tesz lehetővé. A kupolák az EN 1873 szabványnak megfelelő CE-jelöléssel rendelkeznek.
Akril (PMMA) héjazat

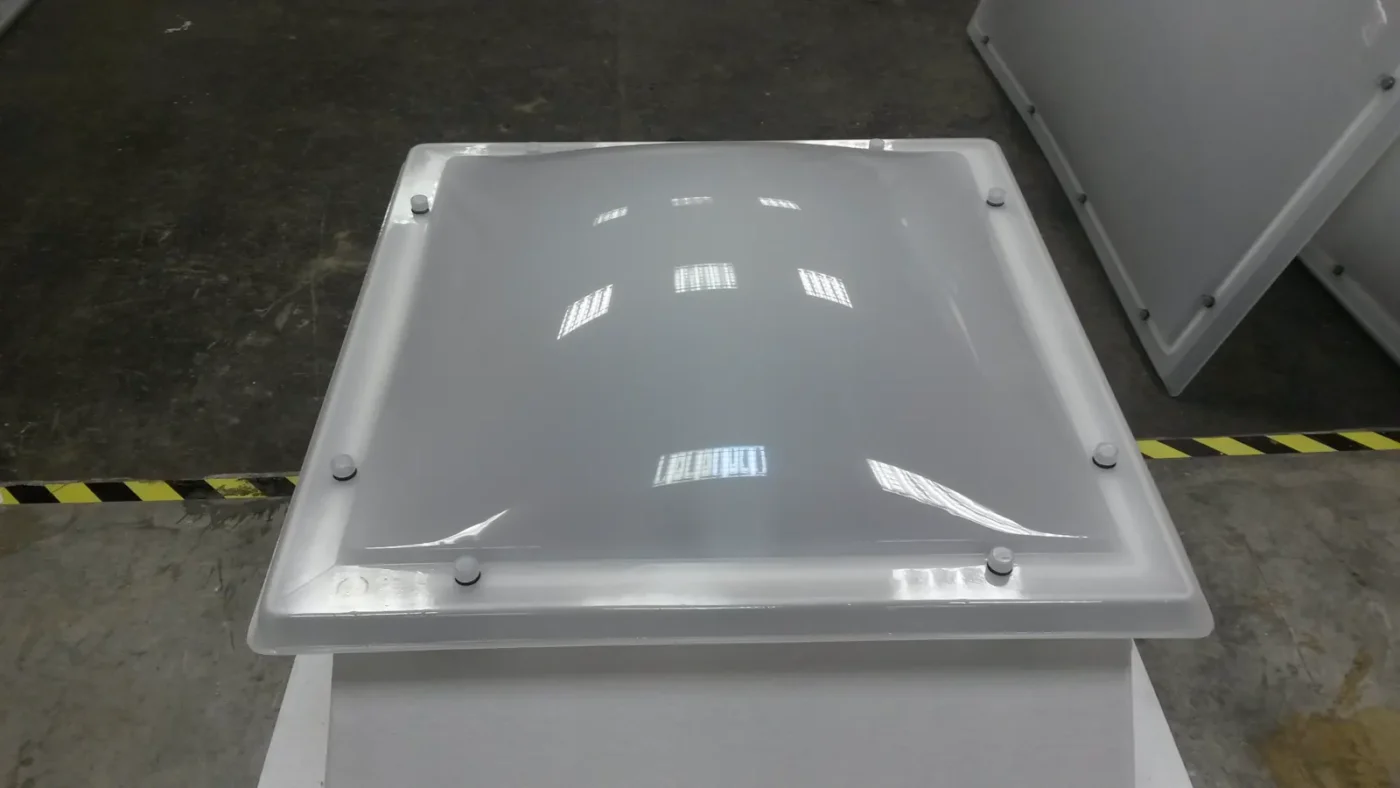

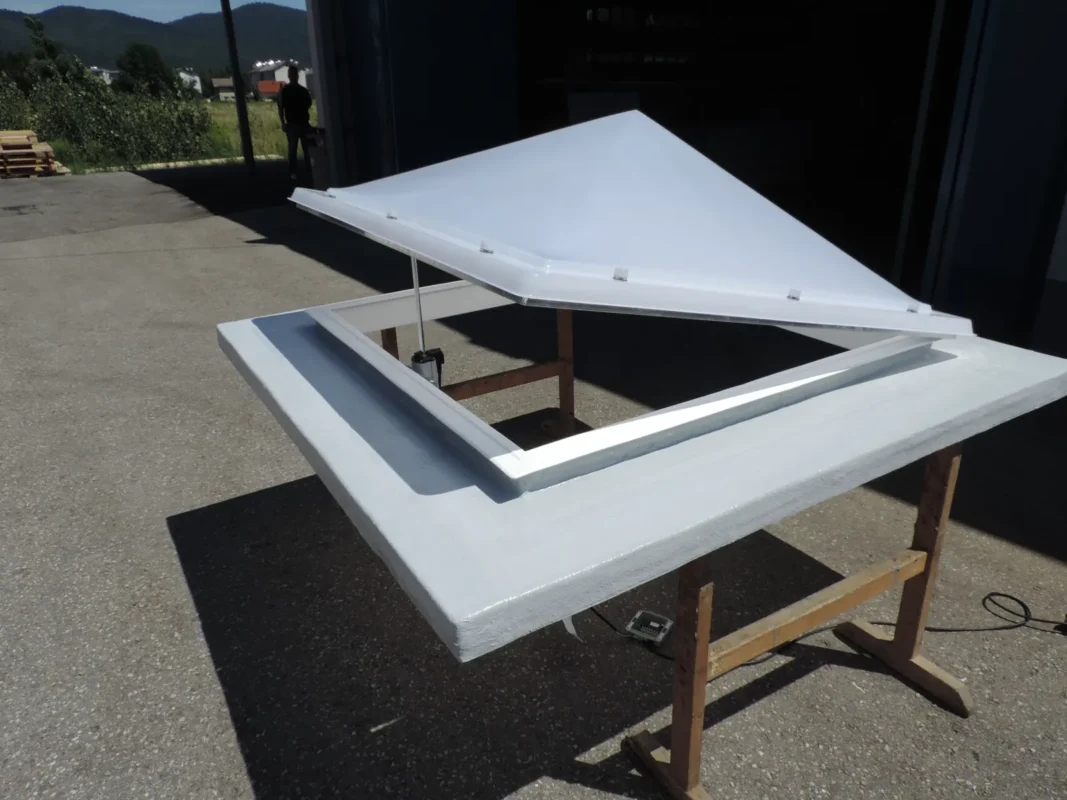

A POS plastika felülvilágító kupolái akril (PMMA) lemezből készülnek, elsősorban opál/tejfehér vagy víztiszta kivitelben. Rendelésre színes akril héjazat is elérhető. A kupolákat egy-, két-, három- vagy négyrétegű kivitelben gyártjuk. Több mint 80 standard méretet gyártunk kör, négyzet és téglalap alakban. Rendelésre piramis alakú kupolák is elérhetők. Az akril könnyű és UV-álló, ezért hosszú időn át megőrzi a színét.
IRR/Heatstop akril héjazat
Az IRR/Heatstop akril a napsugárzásból származó hőátadás csökkentésére választható. A katalógus az opál kivitelekhez hasonló fényáteresztést ad meg. A belső hőmérsékletre és a hűtési igényre gyakorolt tényleges hatás az épülettől, a felülvilágítók felületétől, a szellőzéstől és a tájolástól függ.
Polikarbonát héjazat
A katalógus szerint a polikarbonát az akrilnál jobban ellenáll az ütésnek és a jégverésnek. A kétoldali UV-védelem hozzájárul a tartóssághoz, de nem teszi az anyagot sérthetetlenné. Az EN 13501-1 szerinti B-s1,d0 tűzvédelmi osztály a megadott anyagkivitelre vonatkozik, nem minden tűzvédelmi felhasználásra.
Többkamrás polikarbonát lemez közbenső rétegként
A TOPtermo kupolák egy 10 vagy 16 mm vastag, többkamrás polikarbonát lemezt kombinálnak akrilból vagy polikarbonátból készült felső, illetve felső és alsó héjjal. A katalógusban megadott U-érték a rétegrendtől függ; a legalacsonyabb, 1,0 W/(m²·K) érték nem minden kivitelre érvényes. Az egyes rétegrendeket az alábbi táblázatban hasonlítsa össze. Fűtött helyiségnél a kupolát, a lábazatot és a tetőcsatlakozást együtt kell vizsgálni; önmagában a kupola U-értékéből nem határozható meg az egész épület energiamegtakarítása.
Műszaki adatok
Hőtechnikai, fénytechnikai és akusztikai teljesítmény
Az értékek a katalógusban szereplő kupolakialakításokra vonatkoznak. A fényáteresztés a víztiszta és opál rétegek kombinációjától függ.
| Kialakítás | Ug | Fényáteresztés | Rw |
|---|---|---|---|
| Egyrétegű | 5.4 W/(m²·K) | víztiszta 92% opál 83% |
kb. 18 dB |
| Kétrétegű | 2.7 W/(m²·K) | víztiszta + víztiszta 85% opál + víztiszta 78% opál + opál 70% |
kb. 20 dB |
| Háromrétegű | 1.9 W/(m²·K) | 3 × víztiszta 78% opál + 2 × víztiszta 70% 3 × opál 60% |
kb. 22 dB |
| Négyrétegű | 1.5 W/(m²·K) | 4 × víztiszta 72% 2 × opál + 2 × víztiszta 59% 4 × opál 51% |
— |
| Kialakítás | Többkamrás polikarbonát lemez | Ug |
|---|---|---|
| Háromrétegű | 10 mm | 1.4 W/(m²·K) |
| Háromrétegű | 16 mm | 1.2 W/(m²·K) |
| Négyrétegű | 10 mm | 1.1 W/(m²·K) |
| Négyrétegű | 16 mm | 1.0 W/(m²·K) |
A végleges rétegrendet és a deklarált jellemzőket mindig a méretek, a nyitási mód és az épület követelményei alapján erősítjük meg.
A felülvilágító kupolák típusai és méretei

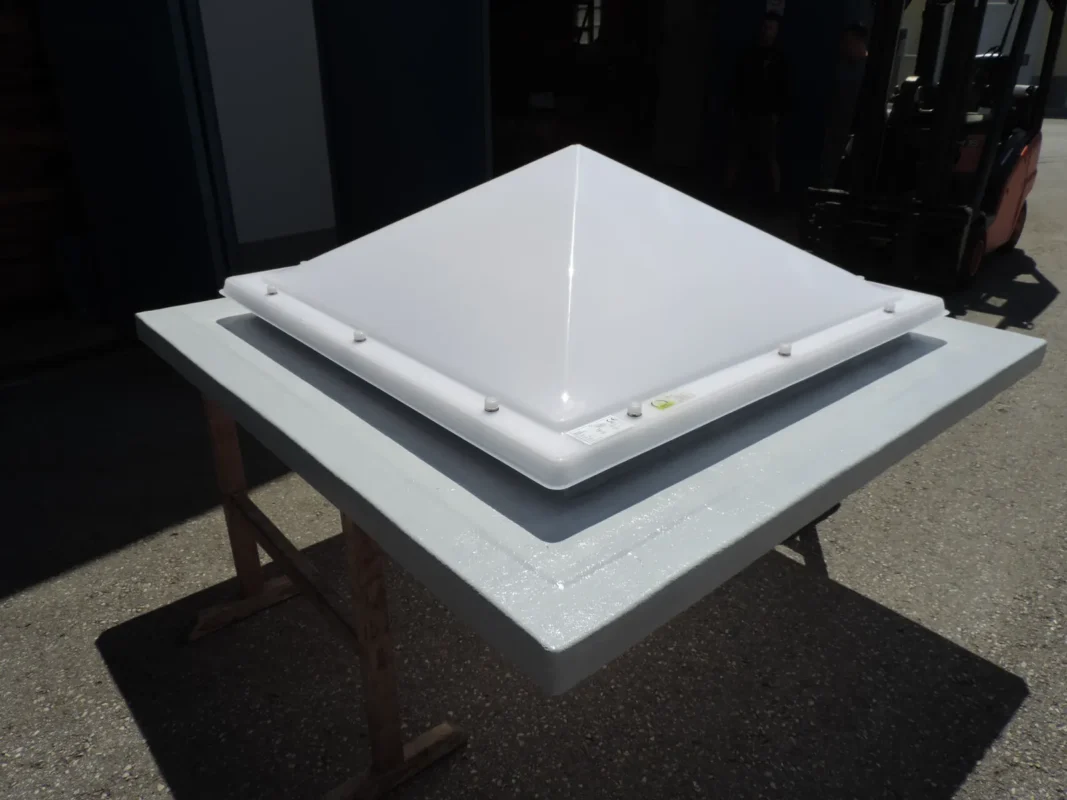

Kör, négyzet és téglalap alakú kivitelek, valamint egyes méretekben piramis alakú változatok érhetők el. Az alábbi táblázat a kör alakú kupolák standard méreteit tartalmazza.
A kör alakú kupolák standard méretei
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Az N, K, L, S és h jelölés a katalógus rajzát követi: N a névleges méret, S a rögzítőcsavarok tengelytávolsága, L a szabad nyílás, K a beépítési méret, h pedig a kupola magassága.
Átesés elleni védőrácsok
A tetőn végzett munka biztonságának növelése, valamint annak megelőzése érdekében, hogy emberek vagy nagyobb tárgyak a tetőnyíláson keresztül az épületbe essenek, opcionális tartozékként átesés elleni védőrácsokat ajánlunk. A rácsok betonacél-hálóból készülnek, és RAL-színre porszórt vagy horganyzott kivitelben érhetők el. A rácsokat a felülvilágító lábazathoz rögzítik, vagy az alá szerelik. Igény szerint a szellőztető szerkezetekhez vagy a természetes hő- és füstelvezető rendszerekhez igazított kivitelben is gyárthatók. Az átesés elleni védőrácsokat az EN 1873:2014 szabvány szerint vizsgálták.
A felülvilágító kupolák nyitási lehetőségei
A tervezett használattól függően a kupolák lehetnek fixek, illetve nyithatók szellőztetéshez vagy természetes hő- és füstelvezető rendszer részeként.
Fix kupolák
Ha a kupola kizárólag a tetőn keresztüli természetes megvilágítást szolgálja, a fix felülvilágító kupola a leggazdaságosabb választás.

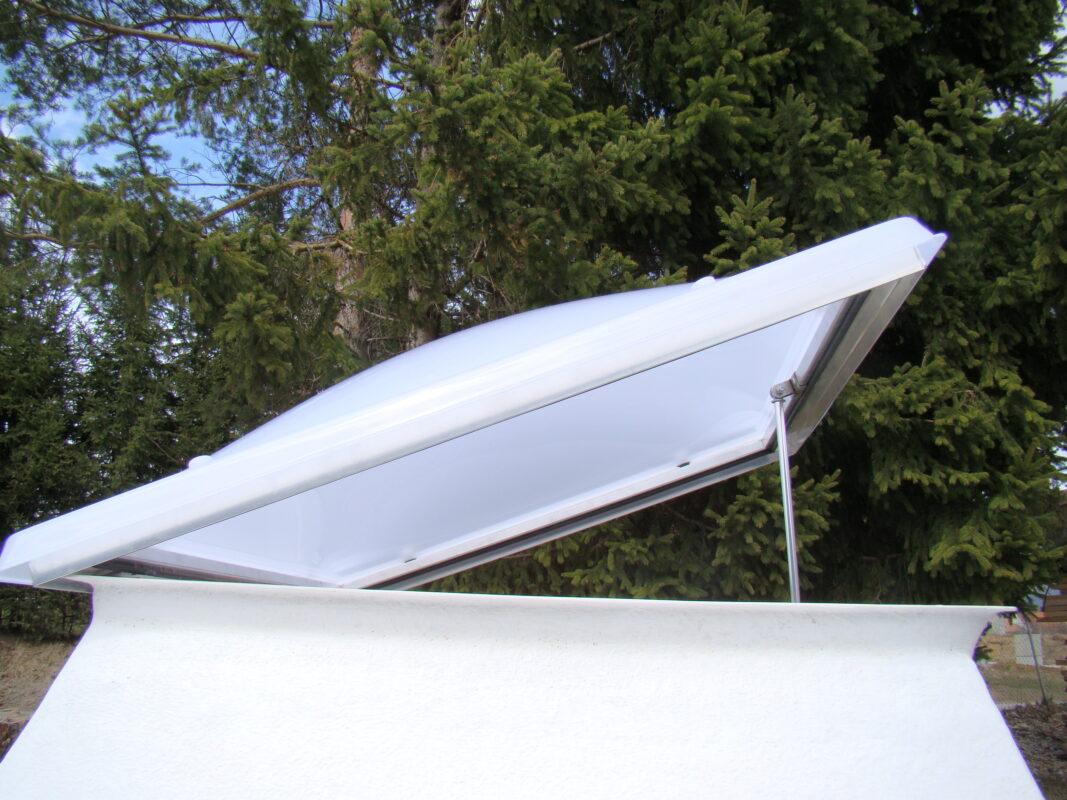

Természetes szellőztetés
A POS plastika kupolái kézzel, illetve elektromos vagy pneumatikus működtetővel nyithatók. A napi szellőztetés eső- és szélérzékelővel egészíthető ki, amely kedvezőtlen időjárás esetén automatikusan bezárja a kupolákat.

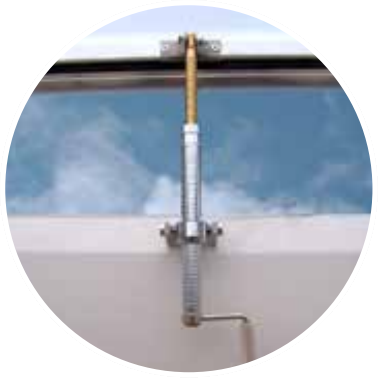

Kézi nyitás
A kézi nyitás kisebb kupolákhoz és legfeljebb 4 m belmagasságú helyiségekhez alkalmas. A teleszkópos orsó vagy kezelőrúd hossza legfeljebb 3 m.

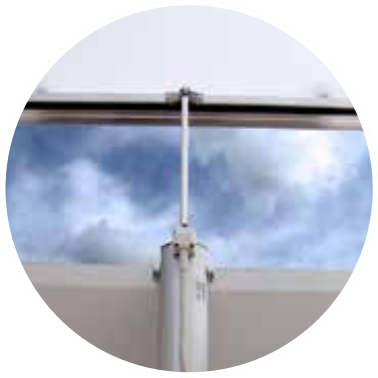

Elektromos nyitás: 230 V AC vagy 24 V DC
230 V/50 Hz váltakozó áramú vagy 24 V DC elektromos működtetővel a kupolák egyenként vagy csoportosan nyithatók. A nyitás és zárás nyomógombbal vagy távirányítóval vezérelhető.

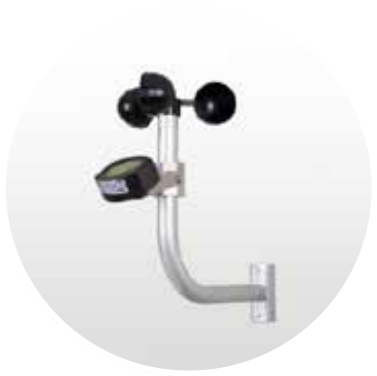

Szél- és esőérzékelő
Az érzékelő figyeli az elektromos, szellőztető működtetővel felszerelt felülvilágító kupolák környezeti viszonyait. Erős szél vagy eső esetén automatikusan aktiválja a vezérlőkapcsolókat.

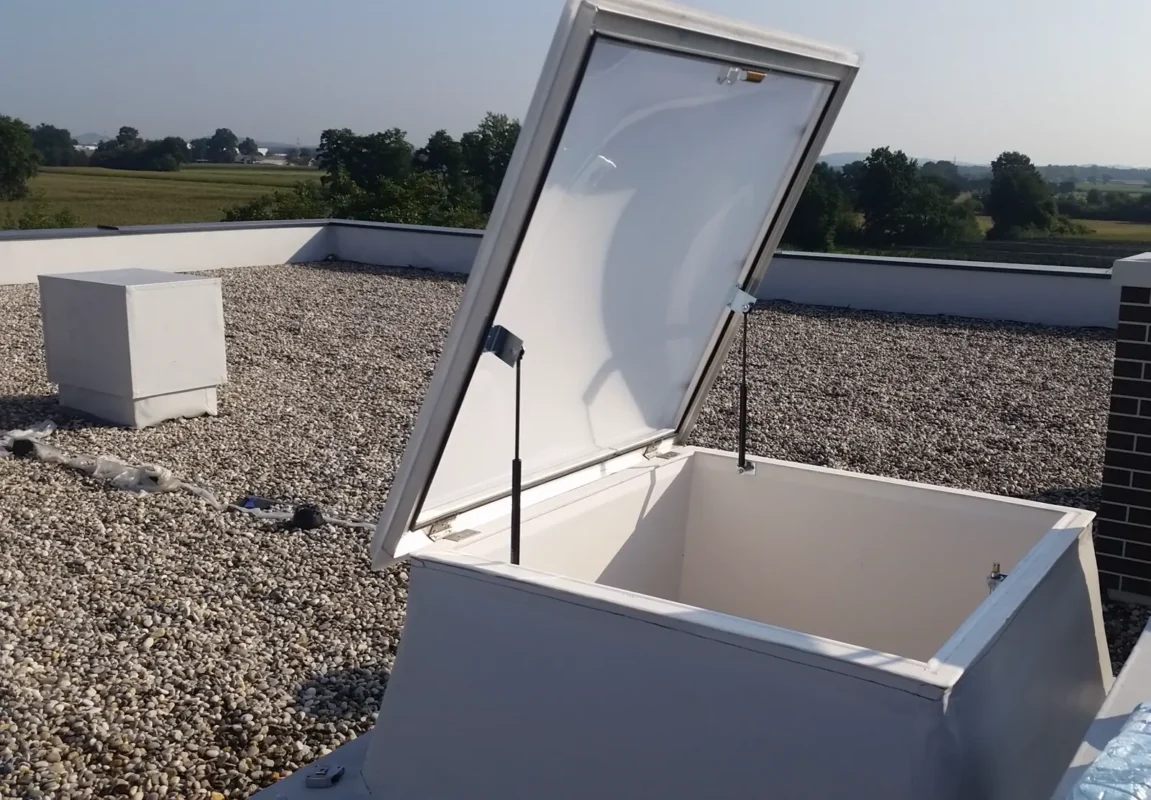

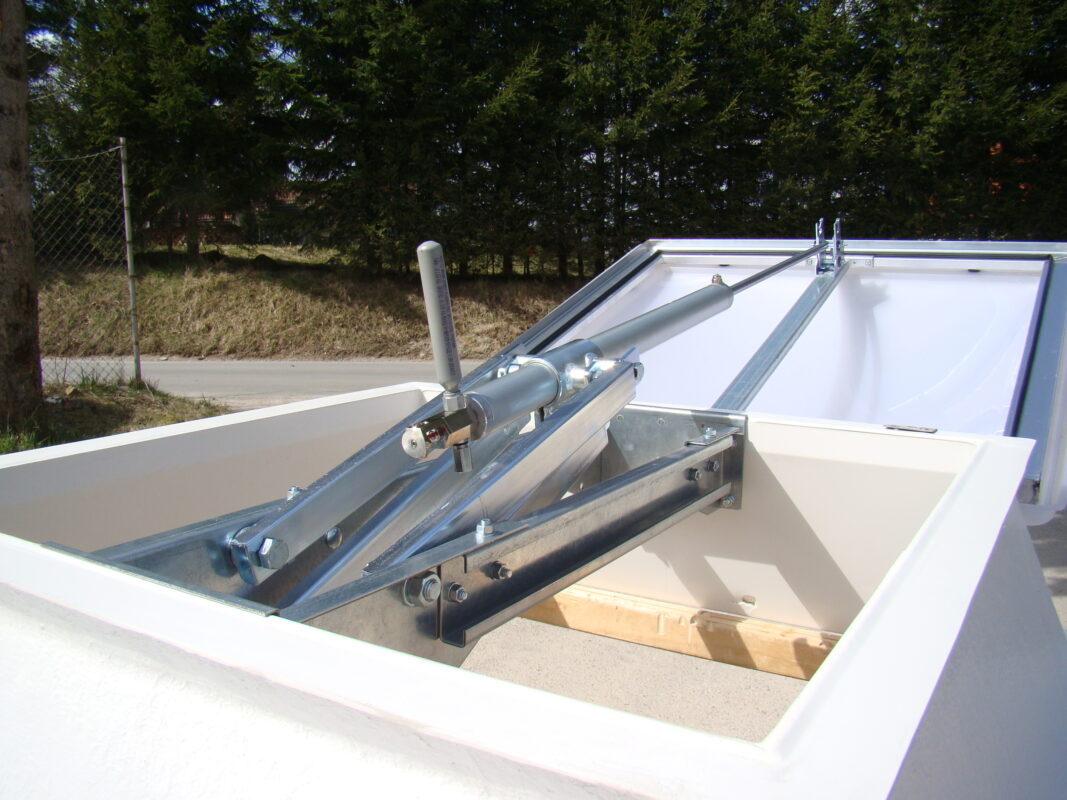

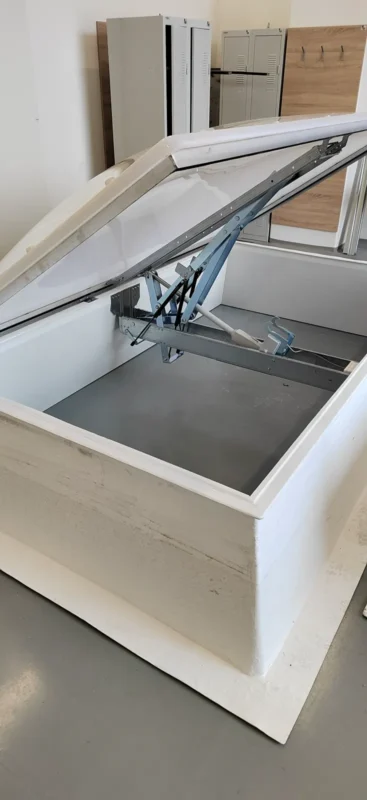

Tetőkijárati rendszerek
Tetőkijárathoz kifejezetten erre tervezett kupolát válasszon, ne csupán szellőztetésre nyitható kivitelt. A leírt rendszer gázrugókkal nyílik, és belső fogantyúval zárható; a létrarögzítő külön tartozék. Megrendelés előtt a kivitelezővel egyeztesse a nyílás méreteit, a feljutás módját és a tetőn szükséges védelmi intézkedéseket. A nyitószerkezet önmagában nem garantál biztonságos feljutást vagy biztonságos munkavégzést a tetőn.
Természetes hő- és füstelvezetés
Természetes hő- és füstelvezető rendszerben csak erre tervezett kivitel használható. A katalógus a bemutatott hő- és füstelvezető kivitelekre az EN 12101-2:2003 szabványt hivatkozza. A kiválasztott berendezés dokumentációját és teljesítményét egyeztesse a tűzvédelmi tervezővel.
A természetes hő- és füstelvezető rendszerek kétféleképpen nyithatók: pneumatikus vagy elektromos működtetéssel.
Pneumatikus CO₂-működtetés
Pneumatikus hő- és füstelvezető II, 140°-os nyitási szöggel
Nyitó-/zárószelep
WL1500; SL750; T(0); RE50; B300; E
Opció:
Külön elektromos működtető a napi szellőztetéshez; a tápfeszültséget a kiválasztott kivitelhez kell egyeztetni.
Lökethossz 300 mm, 500 N.
PODV pneumatikus munkahenger napi szellőztetéshez.
Lökethossz 300 mm.
Különböző működtetőszelep-konfigurációk.
24 V-os elektromos működtetés
Elektromos hő- és füstelvezető II, 140°-os nyitási szöggel
WL1500; SL750 vagy SL500; T(0); RE1000; B300; E
A 24 V-os hő- és füstelvezető rendszer ideális megoldás azokhoz az alkalmazásokhoz, amelyeknél az EN 12101-2 szabványnak megfelelő elektromos hő- és füstelvezető szükséges. Napi szellőztetésre is használható. Téves riasztás vagy vandalizmus miatti véletlen aktiválás esetén a felülvilágító kupolák a vezérlési pontról egy gombnyomással kényelmesen bezárhatók. Ezért a berendezés iskolákhoz, sportcsarnokokhoz és színházakhoz is ideális.
A pneumatikus hő- és füstelvezető rendszer legfőbb előnye, hogy működése nem függ az elektromos energiaellátástól. A rendszer teljes áramkimaradás esetén is működőképes marad, mert a hajtógázt (CO₂) nyomás alatt gázpalackok tárolják. A pneumatikus hő- és füstelvezető rendszereket ezért lépcsőházakban is alkalmazzák. Mivel az áramkimaradás a füstérzékelő rendszereket is érintheti, a pneumatikus rendszereket különböző kioldási hőmérsékletű hőpatronok aktiválják. A pneumatikus rendszer napi szellőztetéshez külön 230 V-os működtetővel is felszerelhető, ami hozzájárul a kellemes beltéri környezethez.
A katalógus a két bemutatott hő- és füstelvezető kivitelre 60 másodpercnél rövidebb nyitási időt ad meg. Ezt az adatot a kiválasztott berendezés dokumentációjában ellenőrizze. A pneumatikusan működtetett egységek napi szellőztetéshez elektromos működtetővel egészíthetők ki.
Kiválasztás és ajánlatkérés
A felülvilágítót a tető rétegrendjével és a kívánt funkcióval együtt válassza ki. Fűtött helyiségnél az üvegezést, a keretet, a lábazatot és a tetőcsatlakozást együtt kell értékelni.
Mitől függ az ár?
Az árat a méretek, az anyag, a rétegek száma, a lábazat, a nyitószerkezet és a beépítés terjedelme határozza meg. Azonos tartalmú ajánlatokat hasonlítson össze, ne csak a felső kupola árát.
Cserélhető csak a régi kupola?
Csak a meglévő lábazat állapotának és méreteinek, a rögzítéseknek és a kompatibilitásnak az ellenőrzése után. A hozzávetőleges külső méret nem elegendő.
Minden nyitható felülvilágító alkalmas füstelvezetésre?
Természetes hő- és füstelvezető rendszerben csak erre tervezett kivitel használható. A katalógus a bemutatott hő- és füstelvezető kivitelekre az EN 12101-2:2003 szabványt hivatkozza. A kiválasztott berendezés dokumentációját és teljesítményét egyeztesse a tűzvédelmi tervezővel.
Az ajánlatkéréshez szükséges adatok
- Darabszám és forma; nyílásméretek a mérési pontok megjelölésével.
- Átlátszó vagy opál héjazat, helyiséghasználat és fűtöttség.
- Kívánt nyitási funkció; belmagasság és rendelkezésre álló áramellátás, ha ismert.
- Helyszín; csere esetén fényképek a meglévő kupoláról, lábazatról és rögzítésekről.
Az első ajánlatkéréshez elegendők a már rendelkezésre álló adatok. A végleges méreteket és kivitelt gyártás előtt egyeztetjük; a tetőn történő felmérést bízza szakképzett kivitelezőre.
Forrás: POS plastika katalógus, 2026. Megrendelés előtt egyeztesse a kiválasztott kivitelt és a hozzá tartozó dokumentációt.
