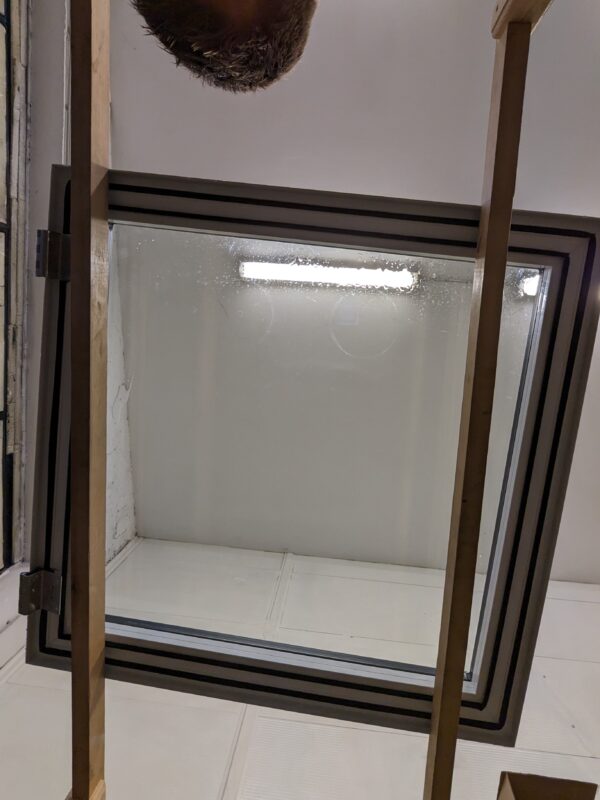

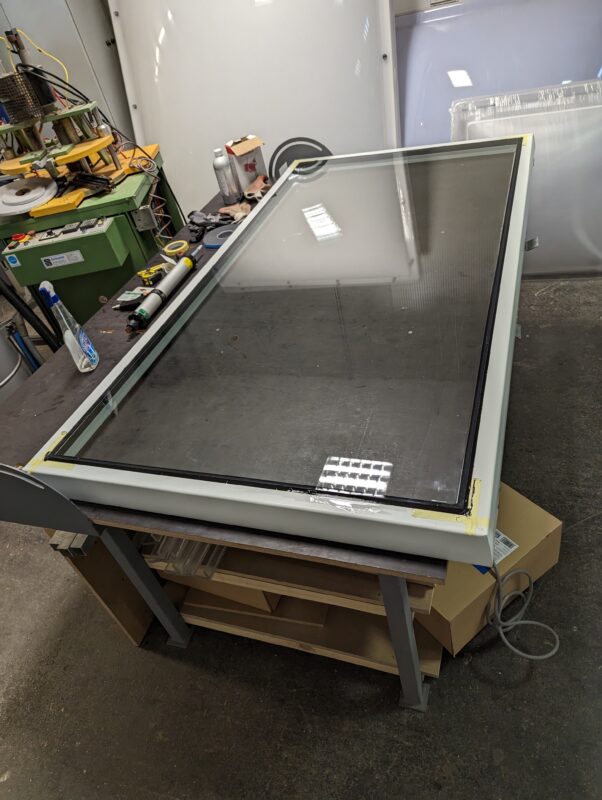

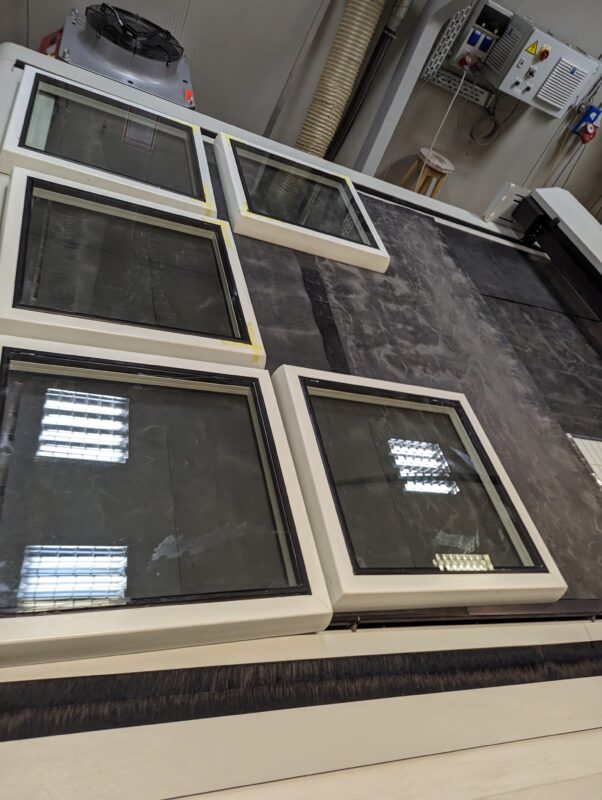

Megerősített PVC-keret
A hegesztett PVC-profilokat fém betétekkel is megerősítjük, így stabil felülvilágító-szerkezet jön létre.
POS plastika · Szlovéniai gyártó

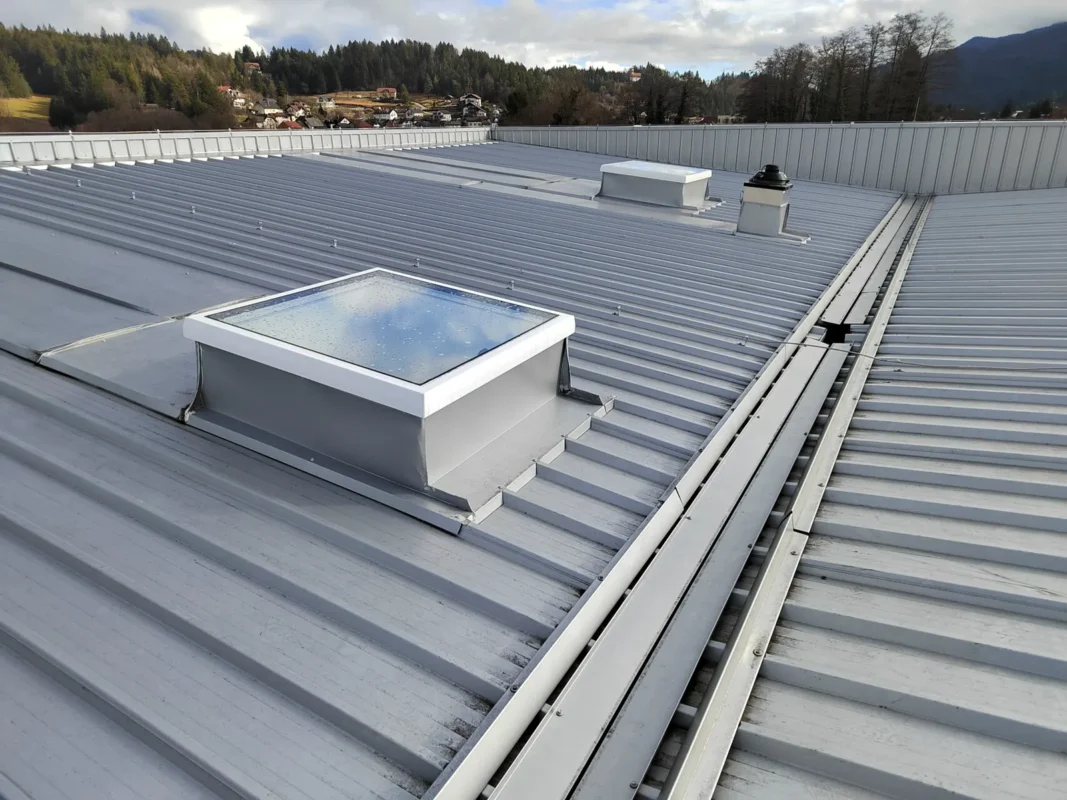

STELUX üveg felülvilágító lapostetőkhöz
Üveg felülvilágítók lapostetők természetes megvilágításához. Téglalap és kör alakú STELUX elemek, fix vagy az adott funkcióra tervezett nyitható kivitelben.
- Ug = 1.1 W/(m²·K) standard kétrétegű (2 táblás) hőszigetelő üvegezéssel.
- Biztonsági üvegezés: belül ragasztott biztonsági üveg (VSG), kívül edzett biztonsági üveg, a DIN 18008-6 szerint vizsgálva.
- Téglalap és kör alakú kivitelek többféle nyitási és működtetési lehetőséggel.
Segítség a megfelelő kivitel kiválasztásához
- Határozza meg a komfortigényt
Együtt vizsgálja a természetes fényt, nyári hőterhelést, szellőztetést és lehetséges külső árnyékolást.
- Hasonlítsa össze az üveget
Önmagában az üveg jellemzői nem írják le a teljes felülvilágítót és tetőcsatlakozást.
- Válasszon nyitási funkciót
A napi szellőztetéshez, tetőkijárathoz és füstelvezetéshez megfelelő szerkezetet és vezérlést kell választani.

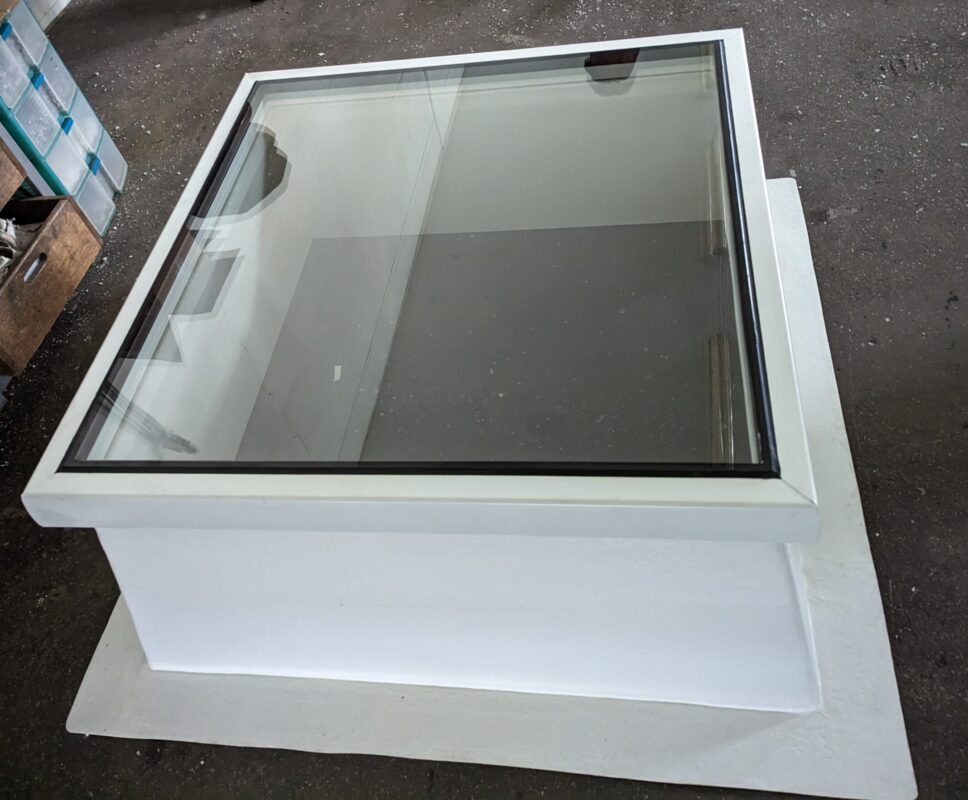

A STELUX téglalap vagy kör alakú, lapostetőre építhető üveg felülvilágító, amely természetes fényt juttat az épületbe. Hegesztett PVC-szerkezetet, kettős tömítést és kétrétegű (2 táblás) hőszigetelő üvegezést egyesít. Fix vagy nyitható kivitelben érhető el napi szellőztetéshez, tetőkijáratként, illetve természetes hő- és füstelvezetéshez.
Rendszerkialakítás
Szerkezet és biztonság
Kettős tömítés
A kettős tömítés hozzájárul a rendszer megfelelő tömítettségéhez és a hőveszteség csökkentéséhez.
Biztonsági üvegezés
Belül ragasztott biztonsági üveg (VSG), kívül edzett biztonsági üveg található. A rendszert a DIN 18008-6 szerint átesés elleni biztonságra vizsgálták.

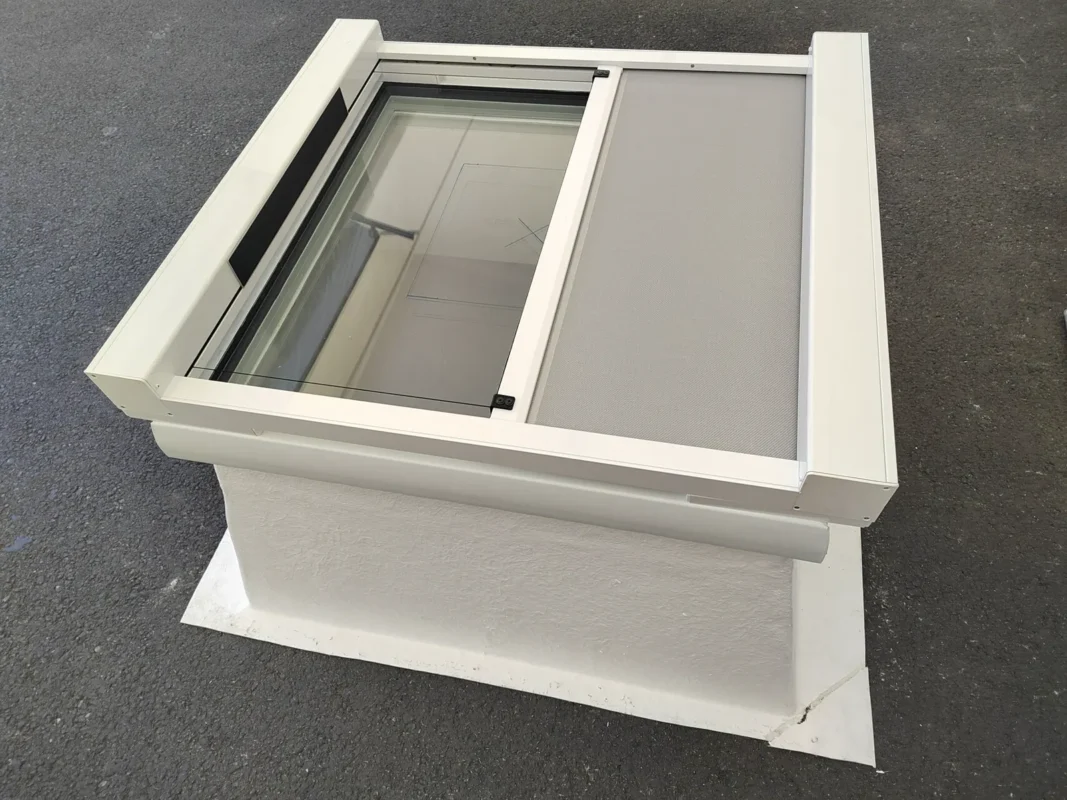

Rendelésre más üvegkombinációk is elérhetők jobb hő- vagy hangszigeteléshez és napvédelemhez, továbbá külső árnyékoló roló is kérhető.
Standard üvegezés
Az üvegezés mért teljesítményértékei
Az értékek a standard üvegezést jellemzik, nem a teljes beépített felülvilágítót a kerettel, lábazattal és tetőcsatlakozással együtt. Más üvegösszetétel esetén a hozzá tartozó adatokat külön kell megerősíteni.
| Jellemző | Érték | Jelentés |
|---|---|---|
| Ug | 1.1 W/(m²·K) | az üvegezés hőátbocsátási tényezője |
| Rw | 33 dB | léghanggátlási szám |
| Tv | 80% | látható fény áteresztése |
| g | 0.7 | teljes napenergia-áteresztési tényező |
Standard választék
STELUX méretek
Az N, O és K méretet centiméterben adjuk meg. Az N a névleges méretet, az O a szabad nyílást, a K pedig a ferde oldalú felülvilágító lábazat beépítési nyílását jelöli. A tömeg tájékoztató jellegű katalógusérték.

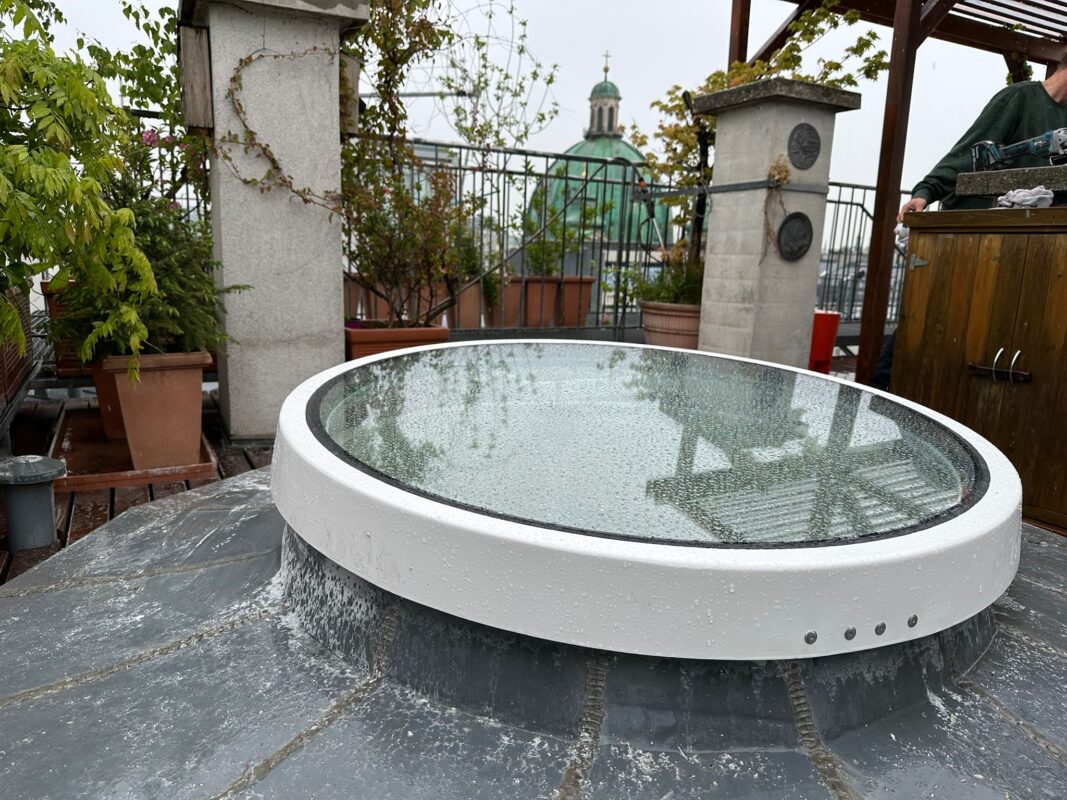

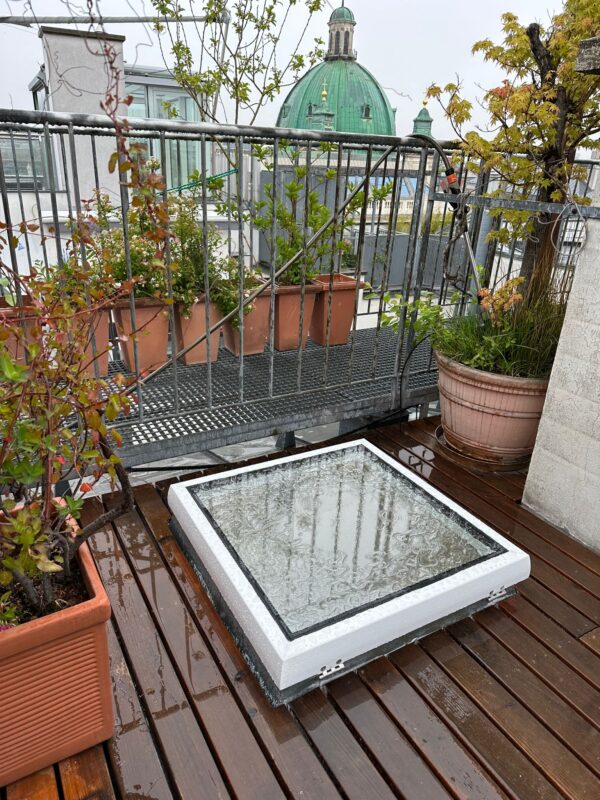

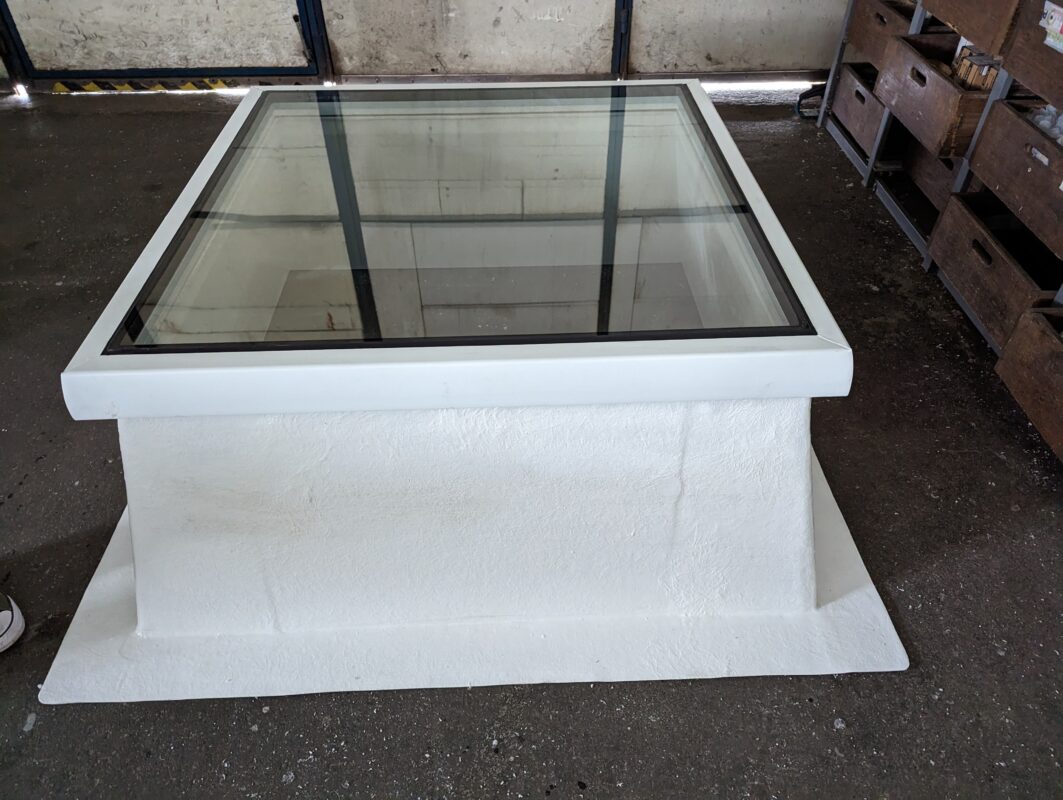

Téglalap és négyzet alakú kivitelek
| N (cm) | O (cm) | K (cm) | Tömeg |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |

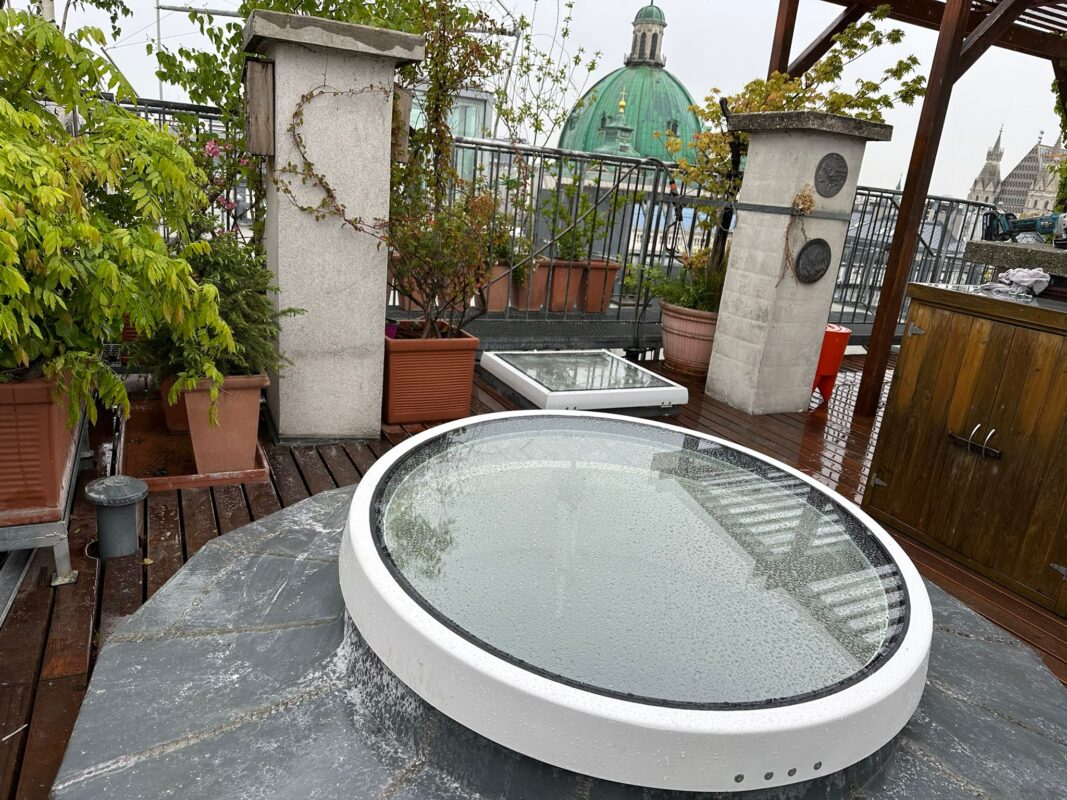

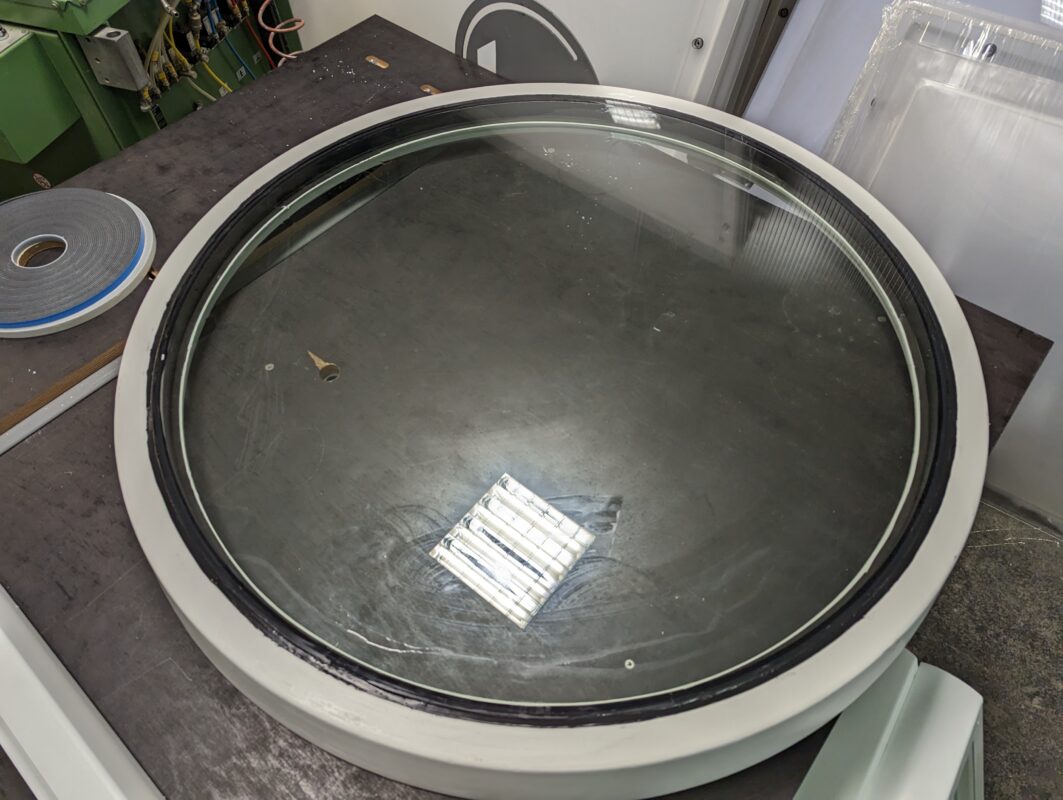

Kör alakú kivitelek
| N (cm) | O (cm) | K (cm) | Tömeg |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Fix vagy nyitható
Nyitási lehetőségek

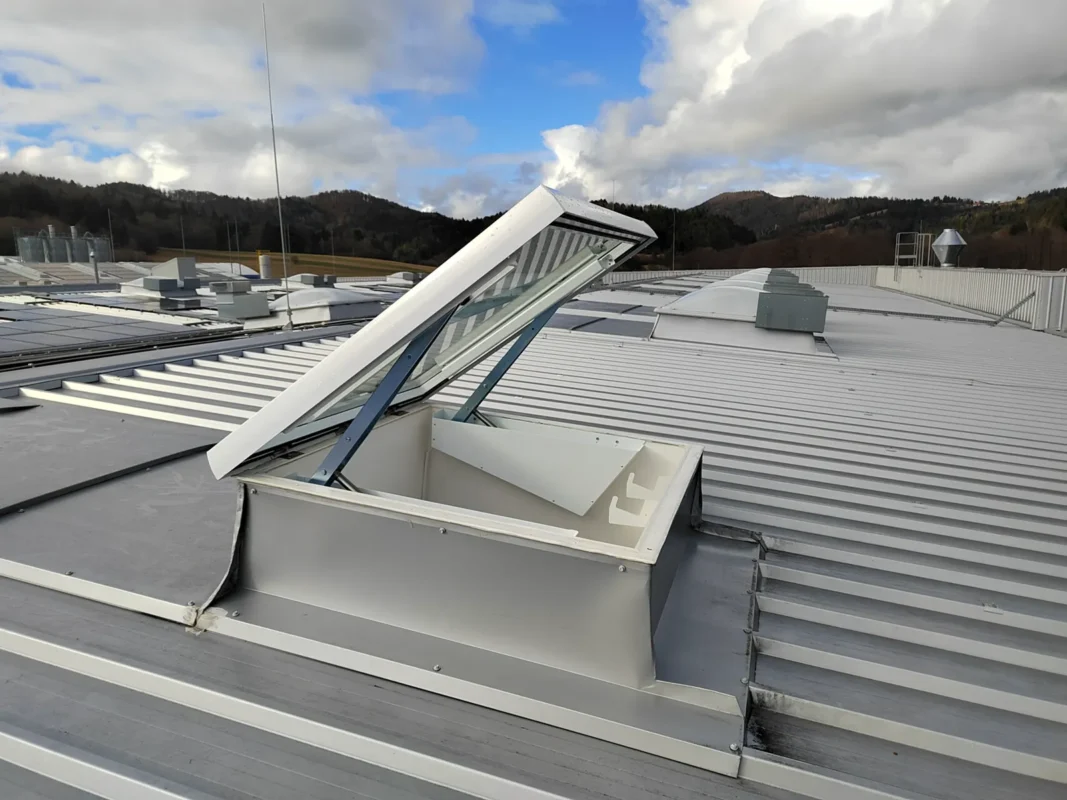

Napi szellőztetés
24 V-os vagy 230 V-os láncos működtető 300 vagy 600 mm lökethosszal, illetve 24 V-os vagy 230 V-os fogasléces működtető 180–1 000 mm lökethosszal.

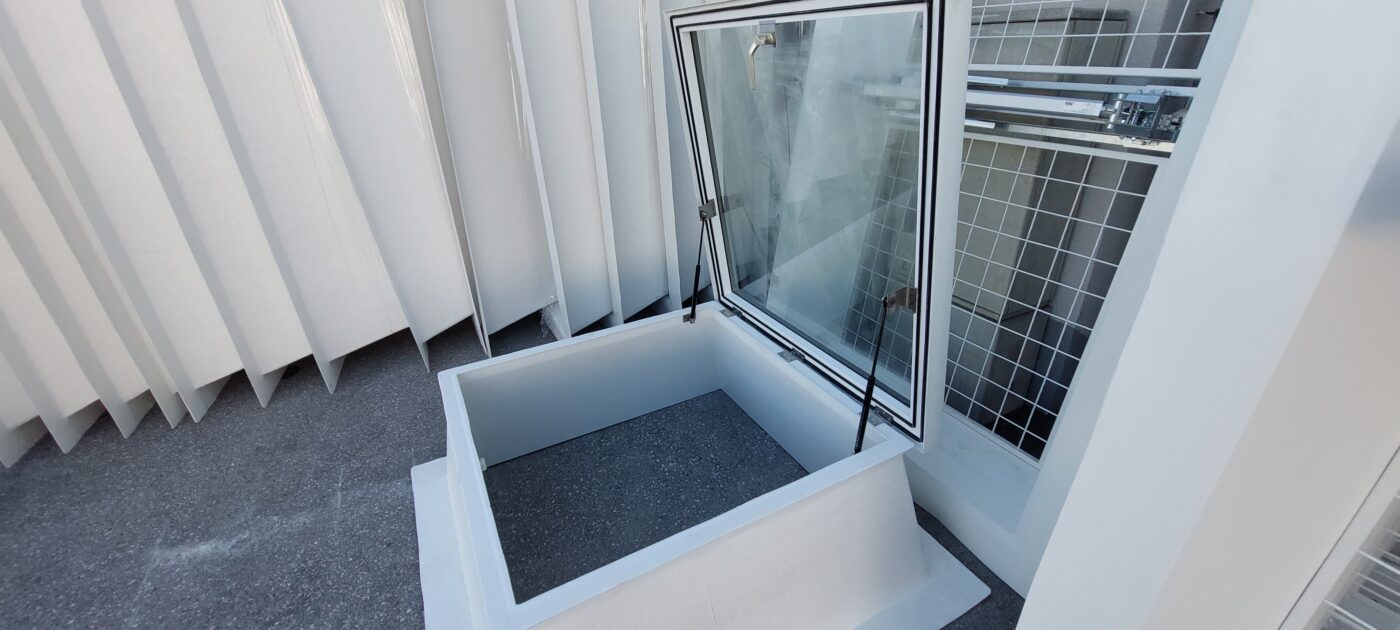

Kézi tetőkijárat
Gázrugók, véletlen becsukódás elleni mechanikus biztosító és ablakkilincs a záráshoz; 90°-ig nyílik.
Motoros tetőkijárat
24 V-os, 48 V-os vagy 230 V-os elektromos működtető; 90°-ig nyílik.
Hő- és füstelvezetés
24 V-os vagy 48 V-os elektromos működtető; 90°, 105° vagy 140° nyitási szög, EN 12101-2 szabványnak megfelelő kivitelben.
A megfelelő kivitelt, tápfeszültséget és vezérlőrendszert a tervezett használat, az elem mérete és a projekt követelményei alapján határozzuk meg.
Kiválasztás és ajánlatkérés
A felülvilágítót a tető rétegrendjével és a kívánt funkcióval együtt válassza ki. Fűtött helyiségnél az üvegezést, a keretet, a lábazatot és a tetőcsatlakozást együtt kell értékelni.
Az Ug a teljes beépített ablakot jellemzi?
Nem. Az Ug a táblázatban megadott üvegezés vagy kitöltés jellemzője. A teljes beépített rendszerre a keret, a lábazat, a méret és a tetőcsatlakozás is hatással van.
Az átesés elleni vizsgálat járhatóságot jelent?
Nem. Az átesés elleni vizsgálat nem engedély az üvegezésen való járásra. Biztonságos tetőmegközelítést és karbantartást kell biztosítani.
Minden nyitható felülvilágító alkalmas füstelvezetésre?
Természetes hő- és füstelvezető rendszerben csak erre tervezett kivitel használható. A katalógus a bemutatott hő- és füstelvezető kivitelekre az EN 12101-2:2003 szabványt hivatkozza. A kiválasztott berendezés dokumentációját és teljesítményét egyeztesse a tűzvédelmi tervezővel.
Az ajánlatkéréshez szükséges adatok
- Darabszám és forma; szabad és szerkezeti nyílásméretek.
- Helyiséghasználat, valamint az üveg hő-, hangszigetelési és napvédelmi követelményei.
- Kívánt szellőztetés, tetőkijárat vagy füstelvezetés és rendelkezésre álló áramellátás.
- Helyszín és tető-/lábazatmetszet; cserénél fényképek és a meglévő termék azonosítója.
Az első ajánlatkéréshez elegendők a már rendelkezésre álló adatok. A végleges méreteket és kivitelt gyártás előtt egyeztetjük; a tetőn történő felmérést bízza szakképzett kivitelezőre.
Forrás: POS plastika katalógus, 2026. Megrendelés előtt egyeztesse a kiválasztott kivitelt és a hozzá tartozó dokumentációt.
